Calcularea ariei de transfer de căldură a unui evaporator este un pas crucial în proiectarea, funcționarea și optimizarea sistemelor de evaporare. În calitate de furnizor de evaporatoare cu experiență, înțelegem importanța calculelor precise ale zonei de transfer de căldură pentru a asigura eficiența și eficacitatea evaporatoarelor noastre. În această postare de blog, vom aprofunda în factorii și metodele cheie implicate în calcularea ariei de transfer de căldură a unui evaporator.
Înțelegerea elementelor de bază ale transferului de căldură în evaporatoare
Înainte de a ne scufunda în calcule, este esențial să înțelegem principiile de bază ale transferului de căldură în evaporatoare. Un evaporator este un schimbător de căldură care transferă căldură de la un mediu de încălzire (cum ar fi aburul) la o alimentare cu lichid, determinând evaporarea lichidului. Procesul de transfer de căldură într-un evaporator implică de obicei trei mecanisme principale: conducție, convecție și radiație. Cu toate acestea, în majoritatea evaporatoarelor industriale, conducția și convecția sunt mecanismele dominante de transfer de căldură.
Viteza de transfer de căldură (Q) într-un evaporator poate fi descrisă prin următoarea ecuație:
Q = U × A × ΔTm
Unde:
- Q este rata de transfer de căldură (în wați sau BTU/h)
- U este coeficientul global de transfer termic (în W/m²·K sau BTU/h·ft²·°F)
- A este zona de transfer de căldură (în m² sau ft²)
- ΔTm este diferența medie de temperatură logaritmică (LMTD, în K sau °F)
Din această ecuație, putem observa că aria de transfer de căldură (A) este direct proporțională cu rata transferului de căldură (Q) și invers proporțională cu coeficientul global de transfer de căldură (U) și diferența de temperatură medie logaritmică (ΔTm). Prin urmare, pentru a calcula aria de transfer de căldură a unui evaporator, trebuie să determinăm valorile lui Q, U și ΔTm.
Determinarea vitezei de transfer de căldură (Q)
Viteza de transfer de căldură (Q) într-un evaporator este egală cu cantitatea de căldură necesară pentru a evapora alimentarea cu lichid. Aceasta poate fi calculată folosind următoarea ecuație:
Q = m × ΔHv
Unde:
- m este debitul masic al alimentului lichid (în kg/s sau lb/h)
- ΔHv este căldura latentă de vaporizare a lichidului (în J/kg sau BTU/lb)
Pentru a determina debitul masic al fluxului de lichid (m), trebuie să cunoaștem debitul și densitatea lichidului. Căldura latentă de vaporizare (ΔHv) depinde de tipul de lichid și de condițiile de funcționare (cum ar fi temperatura și presiunea). Aceste valori pot fi obținute din tabelele de proprietăți termodinamice sau calculate folosind corelații adecvate.
Calcularea coeficientului general de transfer de căldură (U)
Coeficientul global de transfer de căldură (U) este o măsură a rezistenței combinate la transferul de căldură prin diferitele componente ale evaporatorului, inclusiv mediul de încălzire, pereții tubului și pelicula lichidă. Este influențată de mai mulți factori, cum ar fi tipul de evaporator, debitele și proprietățile mediului de încălzire și alimentarea cu lichid, rezistența la murdărie și designul schimbătorului de căldură.
Coeficientul global de transfer termic (U) poate fi calculat folosind următoarea ecuație:
1/U = 1/hi + δ/k + 1/ho + Rf
Unde:
- hi este coeficientul de transfer de căldură interior (în W/m²·K sau BTU/h·ft²·°F)
- δ este grosimea peretelui tubului (în m sau ft)
- k este conductivitatea termică a materialului tubului (în W/m·K sau BTU/h·ft·°F)
- ho este coeficientul de transfer de căldură exterior (în W/m²·K sau BTU/h·ft²·°F)
- Rf este rezistența la murdărie (în m²·K/W sau ft²·°F/BTU)
Coeficienții de transfer de căldură din interior și exterior (hi și ho) pot fi estimați folosind corelații empirice bazate pe regimul de curgere (cum ar fi curgerea laminară sau turbulentă), geometria schimbătorului de căldură și proprietățile fluidelor. Rezistența la murdărie (Rf) ține cont de acumularea de depuneri pe suprafețele de transfer de căldură, ceea ce poate reduce eficiența evaporatorului. De obicei, este determinată pe baza experienței sau a datelor experimentale.
Calcularea diferenței de temperatură medie logaritmică (ΔTm)
Diferența medie de temperatură logaritmică (ΔTm) este o măsură a diferenței medii de temperatură dintre agentul de încălzire și alimentarea cu lichid pe lungimea schimbătorului de căldură. Ea ține cont de variația de temperatură de-a lungul căii de curgere a fluidelor.
Diferența de temperatură medie logaritmică (ΔTm) poate fi calculată folosind următoarea ecuație:
ΔTm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
Unde:
- ΔT1 este diferența de temperatură dintre agentul de încălzire și alimentarea cu lichid la un capăt al schimbătorului de căldură
- ΔT2 este diferența de temperatură dintre agentul de încălzire și alimentarea cu lichid la celălalt capăt al schimbătorului de căldură
Pentru a calcula ΔT1 și ΔT2, trebuie să cunoaștem temperaturile de intrare și de ieșire ale mediului de încălzire și alimentarea cu lichid. Aceste valori pot fi determinate pe baza condițiilor de funcționare și a cerințelor de proiectare ale evaporatorului.
Exemplu de calcul

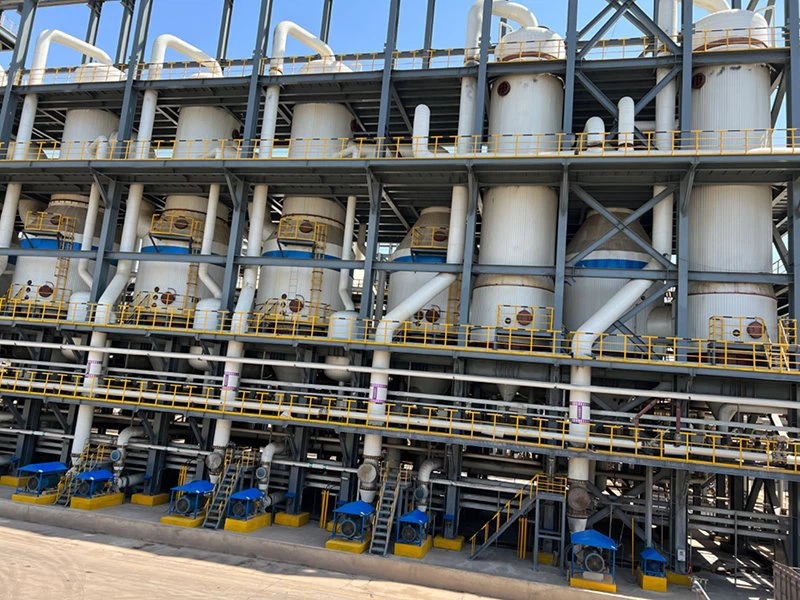

Să luăm în considerare un exemplu pentru a ilustra procesul de calcul al ariei de transfer de căldură a unui evaporator. Să presupunem că avem unEvaporator cu film în cădere cu efecte multiplecare este folosit pentru a evapora un aliment lichid cu un debit masic de 1000 kg/h. Căldura latentă de vaporizare a lichidului este de 2000 kJ/kg. Coeficientul global de transfer de căldură este estimat la 1000 W/m²·K, iar diferența medie de temperatură logaritmică este de 20 K.
Mai întâi, calculăm rata de transfer de căldură (Q):
Q = m × ΔHv
Q = (1000 kg/h) × (2000 kJ/kg) × (1000 J/kJ) / (3600 s/h)
Q = 555.556 W
Apoi, folosim ecuația de transfer de căldură pentru a calcula aria de transfer de căldură (A):
Q = U × A × ΔTm
A = Q / (U × ΔTm)
A = 555.556 W / (1000 W/m²·K × 20 K)
A = 27,78 m²
Prin urmare, aria de transfer de căldură a evaporatorului este de aproximativ 27,78 m².
Diferite tipuri de evaporatoare și considerații despre transferul lor de căldură
Există mai multe tipuri de evaporatoare disponibile pe piață, fiecare având un design unic și caracteristici de transfer de căldură. Unele tipuri comune de evaporatoare includEvaporator cu film în cădere verticalăşiEvaporator de cristalizare.

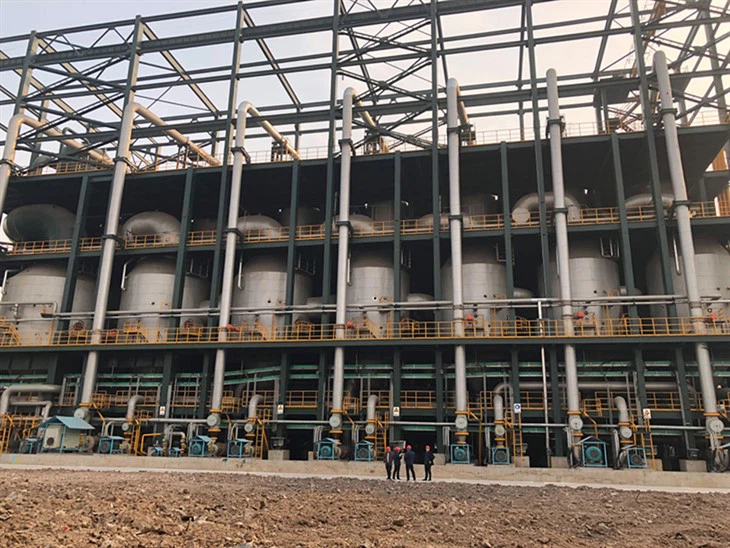

- Evaporator cu film în cădere verticală: Într-un evaporator cu film în cădere verticală, alimentarea cu lichid este distribuită ca o peliculă subțire de-a lungul suprafeței interioare a tuburilor verticale. Mediul de încălzire curge pe exteriorul tuburilor. Acest tip de evaporator oferă coeficienți mari de transfer de căldură și este potrivit pentru materiale sensibile la căldură. Cu toate acestea, distribuția filmului lichid și prevenirea petelor uscate sunt factori critici care pot afecta performanța transferului de căldură.
- Evaporator de cristalizare: Un evaporator de cristalizare este folosit pentru a concentra o soluție până la punctul în care se formează cristale. Procesul de transfer de căldură într-un evaporator cu cristalizare este mai complex decât într-un simplu evaporator, deoarece implică atât transfer de căldură, cât și transfer de masă. Formarea de cristale pe suprafețele de transfer de căldură poate afecta semnificativ coeficientul de transfer de căldură și rezistența la murdare.
Importanța calculului precis al zonei de transfer de căldură
Calculul precis al ariei de transfer de căldură a unui evaporator este esențial din mai multe motive:
- Eficiență energetică: Un evaporator dimensionat corespunzător cu zona corectă de transfer de căldură poate funcționa mai eficient, reducând consumul de energie și costurile de operare.
- Calitatea produsului: Zona de transfer de căldură afectează temperatura și timpul de rezidență al alimentului lichid în evaporator, ceea ce poate afecta calitatea produsului final.
- Fiabilitatea echipamentelor: Este posibil ca un evaporator subdimensionat să nu poată îndeplini cerințele de producție, în timp ce un evaporator supradimensionat poate duce la creșterea costurilor de capital și la potențiale probleme operaționale.
Concluzie
Calcularea ariei de transfer de căldură a unui evaporator este un proces complex care necesită o înțelegere aprofundată a principiilor transferului de căldură, proprietățile fluidelor și proiectarea evaporatorului. În calitate de furnizor de evaporatoare, avem expertiza și experiența pentru a ne ajuta clienții să calculeze cu exactitate zona de transfer de căldură și să selecteze cel mai potrivit evaporator pentru aplicațiile lor specifice.
Dacă sunteți interesat să aflați mai multe despre evaporatoarele noastre sau aveți nevoie de asistență cu calculele zonei de transfer de căldură, vă rugăm să nu ezitați să ne contactați. Echipa noastră de experți este pregătită să vă ofere sfaturi și soluții profesionale. Așteptăm cu nerăbdare oportunitatea de a lucra cu dumneavoastră și de a vă ajuta să vă atingeți obiectivele de evaporare.
Referințe
- Incropera, FP și DeWitt, DP (2002). Fundamentele transferului de căldură și masă. John Wiley & Sons.
- Perry, RH și Green, DW (1997). Manualul inginerilor chimiști al lui Perry. McGraw-Hill.
